GL型滚子链联轴器
产品详情

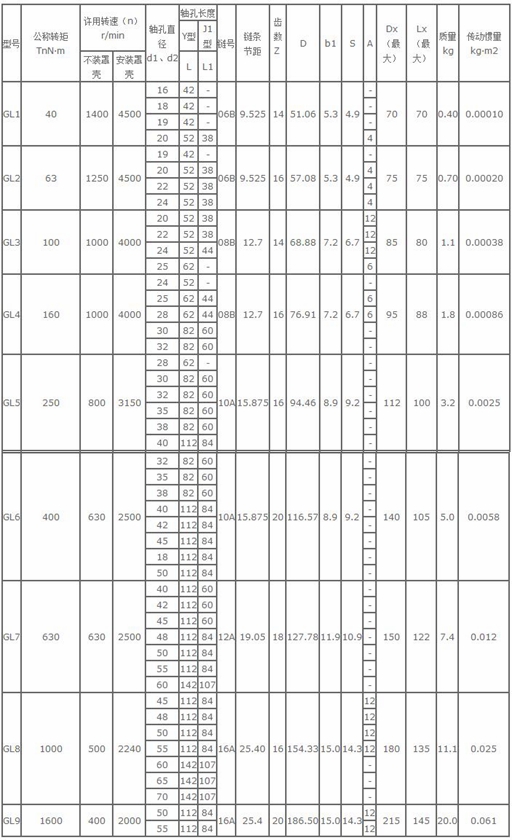

GL型滚子链联轴器AUTOCAD效果图(GB6069-2002替代GB6069-86)特点:链条联轴器是利用公用的链条,同时与两个齿数相同的并列链轮啮合,不同结构型式的链条联轴器主要区别是采用不同的链条,常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。双排滚子链联轴器 性能优于其他结构型式的联轴器,为国内外广泛采用,我国亦已制订为国家标准。

例1:GL7型滚子联轴器

主动端:J1型孔,B型键槽 d1=45mm,L1=84mm

从动端:J1型孔,B1型键槽 d2=50mm ,L1=84mm

GL7联轴器

J1B45×84/J1B150×84=GB6069-85

例2:GL3型滚子链轴,有罩壳

主动端:J1型孔,B型键槽 d1=25mm,L1=44mm

从动端:J1型孔,B1型键槽 d2=25mm ,L1=44mm

G13F联轴器J125×44 GB6069-85
